51漫画成人无遮挡淬火回火工藝規範如何調整？

在51漫画成人无遮挡淬火後，通常需要對零件進行回火處理，以降低零件的淬火應力，並達到所要求的合適硬度。

通常有以下三種方法進行回火。

(1)爐中回火適用於小零件，油中淬火和浸出淬火的零件。通常情況下，應及時回火，以避免因淬火後內應力過大而引起零件裂紋。

根據工件的工藝要求，回火溫度一般要求在52HRC以上，回火溫度為180~200C，回火時間為1.5h,56HRC以上，回火溫度可達160℃，回火時間為1h。

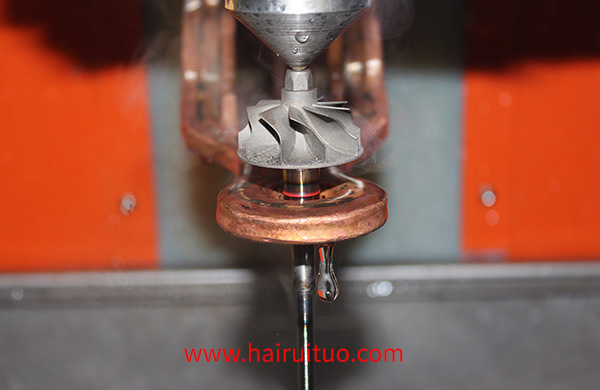

自回火利用工件心的餘熱對淬硬表麵進行加熱回火，即所謂的自回火。

自動回火適用於大批量生產，如半軸51漫画成人无遮挡淬火半軸自動回火，半軸在幾次拍打後再次冷卻，以便進行下一個工序的加工。自動回火不適用於所有51漫画成人无遮挡淬火的零件，如液化淬火和連續淬火的零件，也很難實現自動回火；有些零件由於在淬硬表麵和非淬硬表麵的交界處存在回火不足，稱為邊緣效應。這一情形不適合自行回火。此時淬硬表麵和未淬火表麵交界處的硬度均高於中心部位。

自燃溫度的測定，通常有三種方法：

①測溫：淬火工件剛冷卻完畢，立即用紅外輻射測溫儀對著被測表麵，隨後就會顯示出自回火溫度點，然後逐漸降低至室溫。

第二，硬度降低法：將幾個相同的零件用同樣的加熱標準進行加熱，然後用不同的冷卻時間冷卻，幾個零件的表麵硬度就會不同，冷卻透的零件硬度不同，噴水時間短的零件硬度也不同。在沒有貧碳或脫碳等因素影響的情況下，噴水時間短的零件表麵硬度下降，是由自回火引起的。結果表明，利用硬度減小的數值，可以計算相應的自回火溫度。表格5.6列出了45鋼在自回火和在爐中進行回火得到相同硬度時相應的溫度。

(c)氧化法：將剛停噴出水的零件表麵，用鋒利的銼刀銼平，露出金屬本色，當內部熱能釋放出來後，從淺黃(200℃)、黃色(220℃)、深黃(240℃)、黃紫(260℃)、深紫藍(280℃)到藍色(300℃)等，可大致確定自回火溫度。這種方法適合於高溫回火的零件。

自動回火的持續時間，一般在工廠裏的噴水停止後，讓零件自動回火，在空氣中自然冷卻至室溫。在自動生產線上，為了及時處理下道工序，可采用二次冷卻。

實驗結果表明，零件硬度下降的程度是殘餘應力下降的一個重要指標。在自回火時間超過30s後，再延長時間，內應力和硬度基本不發生變化。

三是頻率51漫画成人无遮挡回火和高頻和中頻51漫画成人无遮挡回火兩種類型的51漫画成人无遮挡回火處理方式。例如，生產中出現了工頻51漫画成人无遮挡回火的氣缸套；有許多高、中頻51漫画成人无遮挡回火的零件，如絲杠等零件。其優點是節能、設備小型化、便於流水線生產；缺點是專用度高、需要專用傳感器，因此，適合大批量生產。
