一般情況下,51漫画成人无遮挡加熱速度不是越快越好,一般超過相變點的加熱速度在150~200℃/s時,對性能較好。珠光體轉變到奧氏體的速度取決於單位體積傳熱的速度以及單位時間內的熱量。每克珠光休轉化為奧氏體大約需要104.5卡路裏。在采用常規方法加熱時,由於轉化過程中不能及時地提供足夠的熱量(能量)來保證奧氏體的充分發育,因此轉化是緩慢的。因此,傳熱速度受到加熱介質對受熱金屬傳熱速度、金屬本身熱導率和熱容量的限製。使用51漫画成人无遮挡加熱時,由於熱源來自金屬自身內部,因此轉化速度不再減緩。
此時,若加熱速度越高,轉變速率也越快。
但是,隻有當傳熱速度達到與相變消耗速度相等時,才能使轉變速度加快,然後再增加加熱速度。當換熱和熱消耗相同後,繼續提高加熱速度沒有意義。研究結果表明,當加熱速度大於200℃/s時,加熱速度對相變速度影響很小,對機械性能的影響也很小。

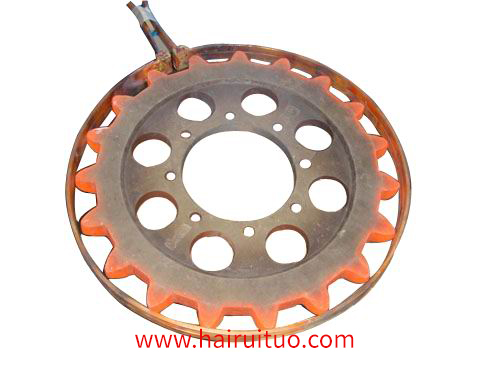

51漫画成人无遮挡淬火時,表麵層出現反硬化現象。電感淬火表層存在軟帶區域,可增大淬火麵接觸麵積,因此有利於提高工件表麵的接觸疲勞。
總之,鋼材51漫画成人无遮挡淬火提高工件機械強度和使用壽命的主要原因是:51漫画成人无遮挡淬火時快速加熱和急冷的工藝特點使工件淬火層的微觀結構和馬氏體形態有別於普通淬火。因此,在生產實踐中,挖掘材料的潛能,提高產品質量,充分發揮熱能和劇冷效應是一條重要途徑。
|聯係51漫画在线观看
第一時間了解51漫画在线观看的新產品發布和最新的資訊文章。您有什麽問題或要求嗎?
點擊下麵,51漫画在线观看很樂意提供幫助。 聯係51漫画在线观看
