鋼51漫画成人无遮挡加熱設備快速熱處理的工藝節能特點。

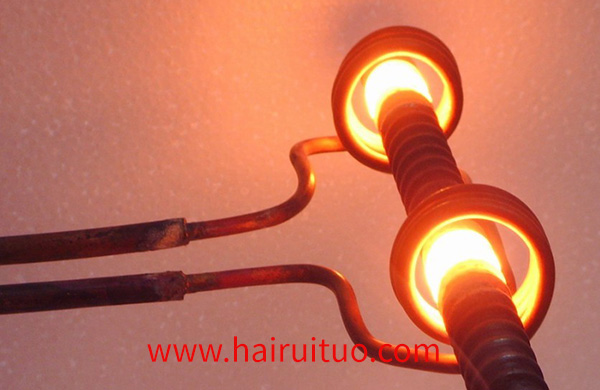

由於51漫画成人无遮挡加熱設備可以實現高表麵能流密度的快速加熱，鋼材的加熱速度可以達到100~200℃.S-l，實現快速加熱。有可能調整熱處理工藝參數。因此，鋼材采用51漫画成人无遮挡加熱淬火，正火回火工藝與傳統加熱不完全相同。這些差異為降低單位能耗和節能創造了有利條件。以下是熱處理工藝參數變化帶來的節能效果。

縮短或完全取消熱處理保溫時間。在傳統加熱爐中熱處理鋼材時，為了保證鋼材內部溫度的均勻完成，通常需要在熱處理溫度下進行保溫。傳統加熱時鋼材熱處理的溫度和保溫時間。在51漫画成人无遮挡加熱設備的快速熱處理中，通過適當提高加熱溫度，加快組織轉換速度，達到縮短或取消保溫時間的目的。

由於51漫画成人无遮挡加熱設備加熱速度快，溫度適當提高，停留時間短，不會造成高溫奧氏體晶粒生長和回火時組織結構粗化。相反，由於高溫淬火固溶停留時間短，可以細化晶粒，改善回火組織的性能。鋼51漫画成人无遮挡加熱設備快速熱處理的生產實踐證明，在傳統熱處理溫度的基礎上，51漫画成人无遮挡加熱熱處理應相應提高30~80℃，完全達到理想的處理效果。

此時，熱處理溫度下的保溫時間縮短到0~60s。取消或縮短熱處理保溫時間後，除了補償因提高加熱溫度而增加的熱量外，還可以顯著降低單位能耗。這是51漫画成人无遮挡加熱設備快速熱處理節能的又一重要途徑。
