傳動軸凸緣的使用，可以加強傳動軸的強度，另外利用其產生的振動，凸緣位置和大小，平衡活塞的振動，其工作過程中需要承受巨大的摩擦力，因此凸緣端麵和外圓麵需要較高的硬度、耐磨性和使用壽命。

問題的提出

本文以某汽車凸緣軸為例，針對其技術要求及淬火過程中存在的問題進行分析研究，提出一種凸緣類零件專用淬火51漫画成人无遮挡器及配用尺寸確定方法。

1. 凸緣零件結構

凸緣零件結構如圖1所示，其工作過程中外圓麵和端麵要承受較大的摩擦力，要求有較高的硬度和耐磨性，故此零件外圓麵和端麵需要進行淬火處理；該零件需淬火區域基本尺寸為：外圓直徑（φ₁）為62mm，端麵內徑（φ₂）為44mm，淬火外圓區域高度（H）為24mm。

2. 零件的技術要求

為提高凸緣外圓麵和端麵的硬度、耐磨性，設計要求該零件在台階、外圓麵、倒角、端麵位置進行高頻淬火處理，要求淬火區硬度50～55HRC，硬化層深1.0～2.0mm，淬火層要求均勻連續；對於端麵的淬硬區，由於端麵內孔處為花鍵，為避免花鍵淬火裂紋，要求端麵徑向硬化區域為4～5mm。

3. 零件51漫画成人无遮挡淬火難點

51漫画成人无遮挡淬火具有節能、效率高等諸多優點，但對於本文所述凸緣零件，在對其進行51漫画成人无遮挡淬火處理存在以下問題：

（1）尖角效應難以避免

在實施51漫画成人无遮挡淬火時，凸緣外圓和端麵之間倒角形成的外圓棱邊、端麵棱邊，易出現尖角效應，尖角處的電流易出現密集，產生過熱或過燒現象，甚至產生淬火裂紋。

（2）51漫画成人无遮挡距離難以控製

在實際51漫画成人无遮挡淬火時，凸緣外圓和端麵之間倒角所形成斜麵的51漫画成人无遮挡距離不易控製，影響倒角處的淬火效果，而且影響淬火區域的淬火均勻性。

淬火51漫画成人无遮挡器的結構設計

1. 技術方案

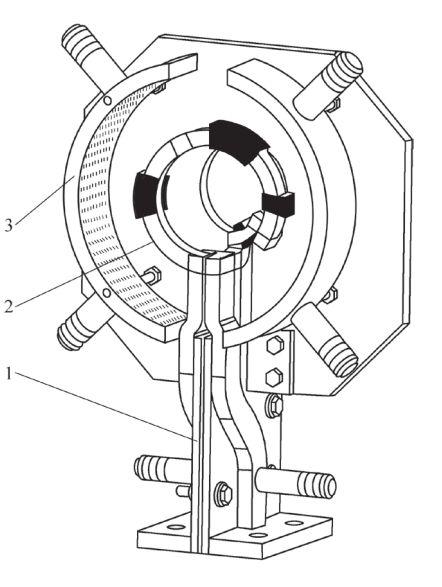

該凸緣類零件專用淬火51漫画成人无遮挡器如圖2所示，包括51漫画成人无遮挡器基體組件1、有效圈組件2、噴水圈組件3；三組件均為組焊件，其上的所有焊縫均為連續焊縫，焊後應將毛刺清理幹淨，並用0.6MPa壓力水進行試驗,不得有滲漏等缺陷；51漫画成人无遮挡器基體組件和有效圈組件通過焊接連接，噴水圈組件由螺栓聯接安裝在51漫画成人无遮挡器基體上。





圖2 凸緣51漫画成人无遮挡器示意

1. 51漫画成人无遮挡器基體2. 有效圈3. 噴水圈

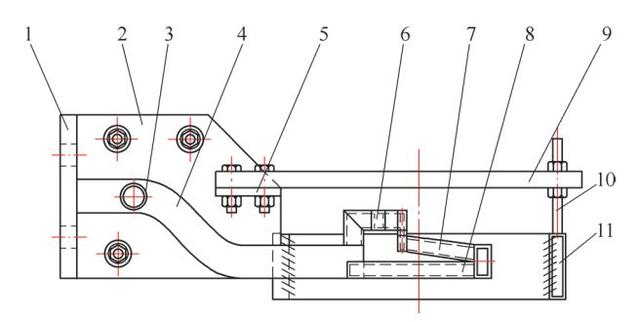

51漫画成人无遮挡器基體組件如圖3所示，包括接觸板1、導電板2、冷卻水管接頭3、冷卻水盒4、噴水圈安裝耳板5。接觸板和導電板相互垂直布置焊接連接，水盒焊接在導電板上，水盒上開孔後焊接管接頭，噴水圈安裝耳板垂直焊接在導電板上。基體組件為左右對稱結構，兩導電板中間布置絕緣墊板後通過螺栓聯接固定。51漫画成人无遮挡圈組件為分段式結構（見圖3），包括上51漫画成人无遮挡圈6、過渡管7、下51漫画成人无遮挡圈8。51漫画成人无遮挡圈組件由方管製成，上下51漫画成人无遮挡圈均為一端圓弧，過渡管為一段螺旋上升的方管，兩端設置有接口，將上下51漫画成人无遮挡圈連接焊接後製成。

噴水圈組件（見圖3）包括固定板9、螺柱10、噴水圈11，固定板通過螺栓聯接安裝在51漫画成人无遮挡器基體上，再通過螺柱將噴水圈安裝在固定板上。





圖3 51漫画成人无遮挡器結構

1. 接觸板 2. 導電板 3. 冷卻水管接頭 4. 冷卻水盒 5. 噴水圈安裝耳板 6. 上51漫画成人无遮挡圈

7.過渡管 8. 下51漫画成人无遮挡圈 9. 固定板 10. 螺柱 11. 噴水圈

2. 配用尺寸確定方法

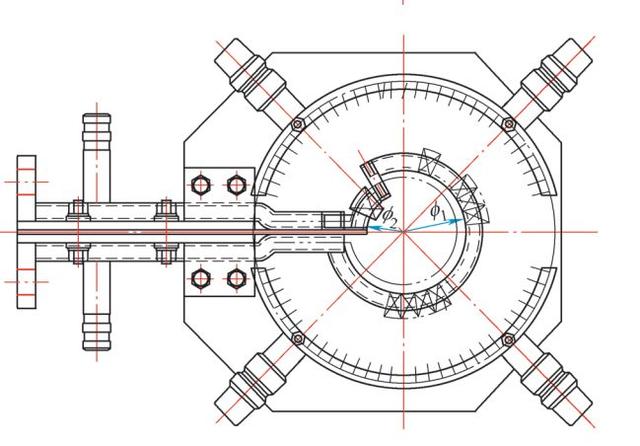

專用淬火51漫画成人无遮挡器的配用尺寸包括下51漫画成人无遮挡圈內徑φ₁'、上51漫画成人无遮挡圈內徑φ₂'和51漫画成人无遮挡圈高度H'的尺寸，如圖4所示，其配用尺寸確定的具體方法如下。







圖4 配用尺寸

（1）下51漫画成人无遮挡圈內徑φ₁'配用

尺寸確定 該尺寸依據需要實施51漫画成人无遮挡淬火的凸緣外圓直徑φD和按照51漫画成人无遮挡淬火工藝要求的外圓51漫画成人无遮挡間距λ1尺寸予以確定，即下51漫画成人无遮挡圈內徑φ₁'配用尺寸，應按照以下公式予以確定



φ₁'＝φD＋2λ1

（2）上51漫画成人无遮挡圈內徑φ₂'配用尺寸確定

該尺寸依據需要實施的51漫画成人无遮挡淬火的凸緣零件端麵上內孔直徑φd的尺寸和按照51漫画成人无遮挡淬火工藝要求的內徑51漫画成人无遮挡間距λ2尺寸予以確定，即上51漫画成人无遮挡圈內徑φ₂'配用尺寸，應按照以下公式予以確定

φ₂'＝φd－2λ₂

（3）51漫画成人无遮挡圈高度H'配用尺

寸確定 該尺寸依據需要實施51漫画成人无遮挡淬火的凸緣外圓高度H的尺寸，以及采用的51漫画成人无遮挡圈方管高度a、按照51漫画成人无遮挡淬火工藝要求的凸緣端麵距51漫画成人无遮挡圈的間距λ3和凸緣外圓底部距51漫画成人无遮挡圈豎直間距λ4予以確定，即51漫画成人无遮挡圈高度H'配用尺寸，應按照以下公式予以確定

H'＝H ＋a ＋λ₃＋λ4

本文所述的凸緣零件的外圓直徑φD為62mm，內孔直徑φd為44mm，凸緣外圓高度H為24mm。

依據51漫画成人无遮挡淬火工藝要求，凸緣外圓到下51漫画成人无遮挡圈之間間距λ₁為3mm，凸緣端麵上的內孔直徑距上51漫画成人无遮挡圈內徑間距λ₂為1mm，需51漫画成人无遮挡淬火凸緣端麵距51漫画成人无遮挡圈間距λ3為3mm，凸緣外圓底部距51漫画成人无遮挡圈豎直間距λ4為2mm，51漫画成人无遮挡圈方管高度a為12mm。

依據上述情況，確定所使用淬火51漫画成人无遮挡器的配用尺寸如下：





3. 51漫画成人无遮挡淬火工藝試驗結果

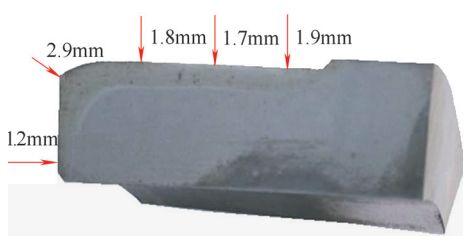

試驗件按照要求工藝，並使用按上述方式設計及製作的51漫画成人无遮挡器進行51漫画成人无遮挡熱處理後，經過磁粉探傷後未發現裂紋等缺陷，對完成淬火工作的凸緣零件進行了硬度、金相檢測，結果全部符合要求，其中淬火區硬化深度情況如圖5所示。





圖5 淬火區硬化深度檢驗結果

上述結果表明，本文所述的“凸緣類零件專用淬火51漫画成人无遮挡器及配用尺寸確定方法”，可以滿足其對淬火工藝的要求，且收到了良好的效果。

試驗結果分析

（1）淬火生產效率提升

該淬火51漫画成人无遮挡器通過采用分段式的51漫画成人无遮挡圈設計，可同時加熱凸緣零件端麵、外圓麵，使得凸緣可以一次完成淬火工作，提升了51漫画成人无遮挡加熱效率。

（2）淬硬層連續

該51漫画成人无遮挡器通過采用配用尺寸確定方法，解決了淬火51漫画成人无遮挡器與零件配用尺寸的問題，保證了零件各個要求淬火位置加熱均勻，使淬硬層均勻連續。

結語

凸緣零件端麵與外圓麵之間存在倒角、棱邊，是該51漫画成人无遮挡器的設計難點，為實現其淬火要求，淬火51漫画成人无遮挡器的設計及配用尺寸的確定采用以下措施：

（1）在有效圈的設計方麵，采用矩形管製作51漫画成人无遮挡器有效圈，設計為分段式結構，實現同時加熱外圓麵和端麵。

（2）通過配用尺寸確定的方法，確定有效圈各尺寸，有效地保證了零件的淬火質量，收到了良好的淬火效果。

（3）該淬火51漫画成人无遮挡器，構思新穎，結構合理，應用可靠，且配用方法簡單可行，易於實施，具有很好的實用價值。
